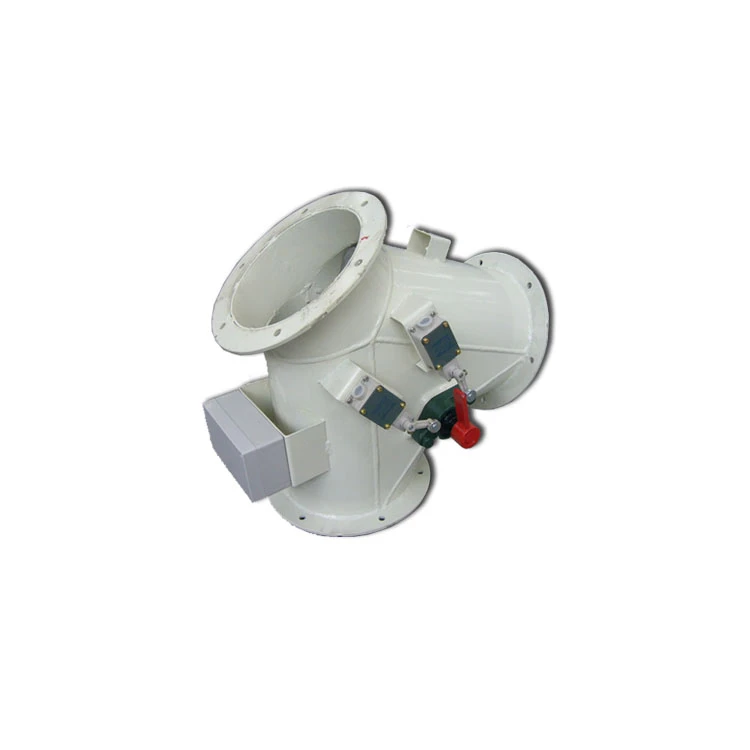

Kvadrātveida pārveidotājs

Square Type Diverter

P1040200

Informācija:

Vienkārša un kompakta struktūra, vienkārša uzstādīšana
Droša un uzticama darbība, zema apkope
Ir pieejami 30 grādu un 45 grādu snīpi

Nosūtīt pieprasījumu

Lejupielādēt

Apraksts

Tehniskie parametri

Kvadrātveida pārveidotāja tips

Vienkārša un kompakta struktūra, vienkārša uzstādīšana

Droša un uzticama darbība, zema apkope

Ir pieejami 30 grādu un 45 grādu snīpi

Iztekas laukums mainījās no 100*100 ~ 500*500 cm²

Tehniskais parametrs

Lieta Modelis	Pneimatiskā cilindra modelis	Darba spiediens (bārs)	Magnētiskais slēdzis	Teorētiskā vilce （N）	Teorētiskā spriedze （N）	Jauda (T/h)
TBDQ20 * 20/45 grādi	DNCB-50-250-PPV-A	0.6-12	SM1-8-K2.5-E	1178	990	30
TBDQ20 * 20/30 grādi	DNCB-50-200-PPV-A	0.6-12	SM1-8-K2.5-E	1178	990	30
TBDQ25 * 25/45 grādi	DNCB-50-250-PPV-A	0.6-12	SM1-8-K2.5-E	1178	990	50
TBDQ25 * 25/30 grādi	DNCB-50-200-PPV-A	0.6-12	SM1-8-K2.5-E	1178	990	50
TBDQ30 * 30/45 grādi	DNCB-50-250-PPV-A	0.6-12	SM1-8-K2.5-E	1178	990	100
TBDQ30 * 30/30 grādi	DNCB-50-200-PPV-A	0.6-12	SM1-8-K2.5-E	1178	990	100
TBDQ40 * 40/45 grādi	DNCB-63-250-PPV-A	0.6-12	SM1-8-K2.5-E	1870	1682	300
TBDQ50 * 50/45 grādi	DNCB-63-250-PPV-A	0.6-12	SM1-8-K2.5-E	1870	1682	500
TBDQ60 * 60/45 grādi	DNCB-63-250-PPV-A	0.6-12	SM1-8-K2.5-E	1870	1682	700
TBDQ80 * 80/45 grādi	DNCB-80-250-PPV-A	0.6-12	SM1-8-K2.5-E	3016	2721	1000

Piezīme:iepriekšminēto teorētisko vilci un teorētisko spriegumu aprēķina, izmantojot 6 bāru atmosfēras spiedienu.

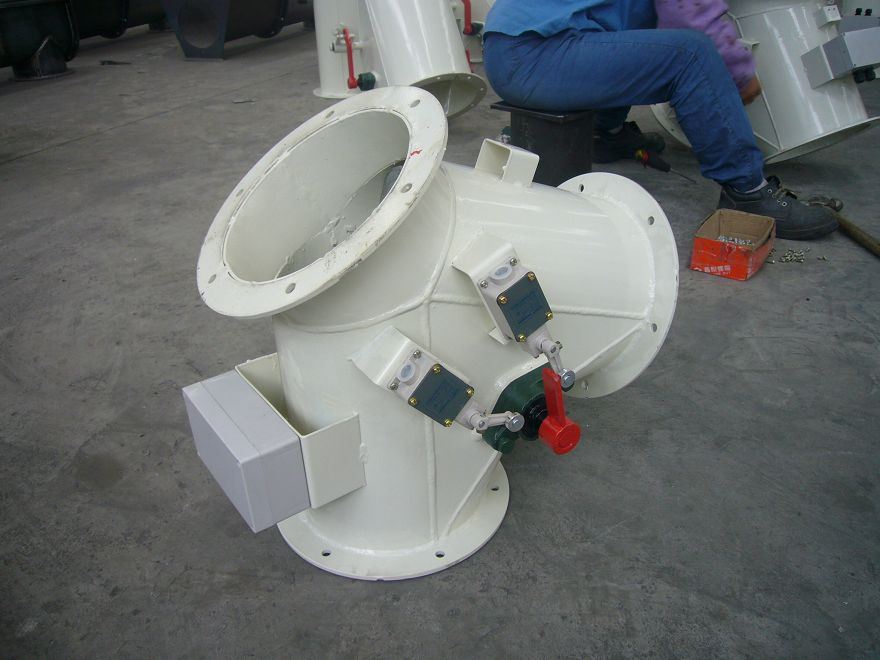

2(001)
